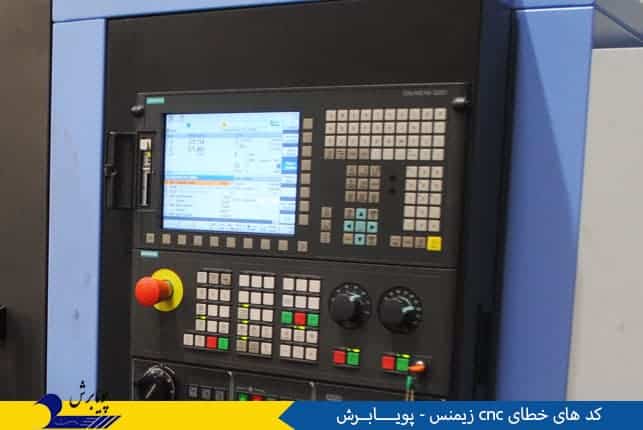

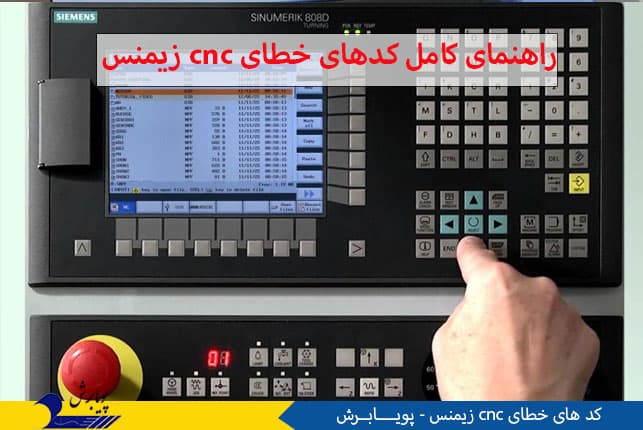

راهنمای کامل کدهای خطای CNC زیمنس
اگر کنترلر cnc برند زیمنس دارید، حتما برایتان پیش آمده است که در حین کار با خطا یا خطاهایی مواجه شوید. البته .این امر برای اکثر کنترلرها پیش می آید. داشتن اطلاع اولیه از خطاها و نحوه رفع آنها کمک بسیار زیادی به شما و به ادامه کار دستگاه همچنین عمر دستگاه خواهد کرد. در این مطلب نکات عملی برای شناسایی، تفسیر و رفع رایج ترین کدهای خطای زیمنس را مرور خواهیم کرد پس با ما همراه باشید.
۱. چرا دستگاه های cnc از کد خطا استفاده میکند؟
دستگاه های CNC به خصوص زیمنس به جای نمایش پیامهای کلی مثلا عنوان کردن مشکل دستگاه، از کدهای عددی استفاده میکنند. این کدها دقیقاً به یک بخش خاص از مشکل اشاره دارند و در دفترچه راهنمای دستگاه توضیح داده شدهاند. به زبان ساده، این اعداد راهی هستند که دستگاه بتواند سریعتر و واضحتر با شما ارتباط برقرار کند.
۲. چند کد خطای رایج و معنای آنها
| کد خطا | مفهوم کد خطا | علت | راهحل |
| 25000 | خطای درایو | بار یا دمای بیش از حد | بررسی دمای درایو و فنهای خنککننده |
| 380500 | تجاوز محور از محدوده | مسیر برنامه از محدوده کاری خارج شده | بررسی آفستها و حدود برنامه |
| 414 | اضافهبار اسپیندل | فشار بیش از حد روی ابزار | کاهش پیشروی یا تعویض ابزار کند |
| 700605 | خطای ارتباطی | مشکل کابل یا ماژول | بررسی سیمکشی و اتصالات |
انواع خطاهای دیگر CNC زیمنس
| کد خطا | نوع | شرح |
|---|---|---|
| F06010 | خطای درایو | مشکل در منبع تغذیه (Power supply fault) |
| F06300 | خطای درایو | ولتاژ شبکه بسیار بالاست (Overvoltage) |
| F07410 – F07413 | خطای درایو | خطا در اندازهگیری جریان یا حرکت غیرمعمول شفت موتور (Current measurement / unexpected shaft movement) |
| F30002 – F30003 | خطای درایو | ولتاژ لینک DC خیلی زیاد یا خیلی کم است (DC link over/undervoltage) |
| F30004 | خطای درایو | دمای سینک حرارتی از حد مجاز تجاوز کرده (Heatsink overtemperature) |
| F30021 | خطای درایو | خطای اتصال به زمین (Earth fault) |
| A30031 – A30033 | هشدار | محدودیت جریان سختافزاری در فازهای U/V/W (Hardware current limit exceeded) |
| F30035 | خطای درایو | گرمای بیش از حد در ورودی منبع تغذیه (Overtemperature at input) |
| F30040 | خطای درایو | خرابی منبع تغذیه 24 ولت (24 V supply fault) |
| F30885, F31115–20 | خطاهای درایو/رمزگذار | شامل خطاهای ارتباط رمزگذار یا ولتاژ منبع تغذیه آن (Encoder or supply signal errors) |
| A31400, A31411 | هشدار | تفاوت پالس بین صفرها یا خطا در بسته رمزگذار EnDat (Encoder data mismatch) |
| F31885 | خطای درایو | خطای ارتباط بین ماژول کنترل و رمزگذار (Drive-Cliq communication error)) |
| 1000–1031 | خطای سیستم | خطاهای سیستم عمومی یا ماژول لینک در Sinumerik 840D (System / link errors)(Helman CNC) |
| 2000–2130 | خطای PLC/NCK | از جمله دمای NCK، هشدار باتری، فن و ولتاژ تغذیه بر روی کنترلر Sinumerik 840D) |
پیشگیری از کدهای خطای CNC زیمنس
- تمیز نگه داشتن دستگاه: براده و گرد و غبار باعث افزایش دما میشوند.
- نگهداری ابزار: ابزار کند احتمال خطای اضافهبار را بالا میبرد.
- بررسی پارامترها پیش از شروع کار: آفست اشتباه باعث خطای محدوده محورها میشود.
- کنترل مایع خنککننده: روانکاری ضعیف بار را افزایش میدهد.
دانلود فایل PDF کلیه خطاهای CNC زیمنس
